Методы исследования

* в числителе - значение показателей при температуре испытания 143 °С; в знаменателе - при температуре испытания 155 °С

Сокращение индукционного периода (времени до начала вулканизации) в композициях на основе опытных регенератов сочетаемое с увеличением скорости вулканизации приводит к сокращению времени достижения оптимальной степени вулканизации (таблица 4.3, рисунок 4.3, 4.4).

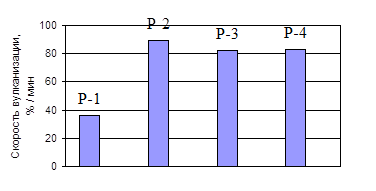

Рисунок 4.3 - Скорость вулканизации исследуемых регенератных композиций при температуре испытания 143 °С.

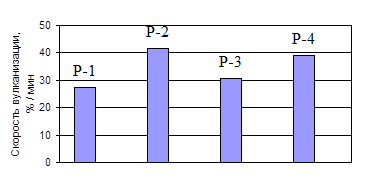

Рисунок 4.4 - Скорость вулканизации исследуемых регенератных композиций при температуре испытания 155 °С.

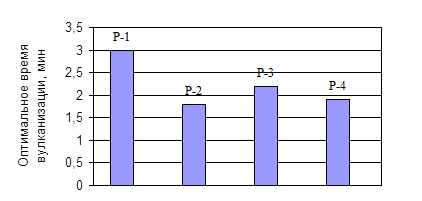

Рисунок 4.5 - Оптимальное время вулканизации исследуемых регенератных композиций при температуре испытания 143 °С.

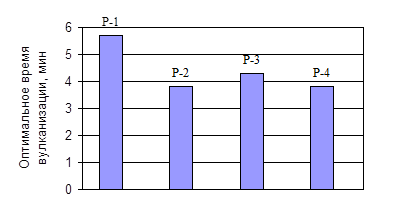

Рисунок 4.6 - Оптимальное время вулканизации исследуемых регенератных композиций при температуре испытания 155 °С.

Вулканизация исследуемых регенератных композиций осуществлялась на гидравлическом вулканизационном прессе при температуре 143 °С в течение 15 мин. (в соответствии с ТУ 38.108053-89).

Таблица 4.4 - Физико-механические характеристики исследуемых регенератных композиций

Наименование показателей

Норма по техническим условиям

Шифр композиции

Р-1

Р-2

Р-3

Условное напряжение при удлинении 200 %, МПа

-

4,77

4,78

4,65

Условная прочность при разрыве, МПа

4,90

6,34

6,60

8,04

Относительное удлинение при разрыве, %

300

227

245

285

Условная прочность при разрыве после 24 часов старения, МПа

-

7,33

7,27

7,90

Твердость по Шору А, усл. ед.

-

62

62

60

Пластичность, усл. ед.

-

0,55

0,55

0,40

В ходе физико-механических испытаний, у вулканизатов на основе опытного регенерата выявлено увеличение условная прочность при разрыве. Что можно объяснить менее густой пространственной сеткой. Этот показатель можно наблюдать в снижении условного напряжения при удлинении 200 % (таблица 4.4). Вероятно, это можно объяснить тем, что при увеличении полярности образуются физические поперечные связи. Межмолекулярные физические связи, благодаря их малой энергии, легко разрушаются при деформации и тем самым способствуют при смещении друг относительно друга избегать напряжений и достигать высокого ориентационного эффекта.

Поскольку при введение карбонильных групп увеличивается полярность, непременно увеличивается и сульфидность. Сульфидность же в свою очередь приводит к уменьшению термоокислительной стойкости, что можно наблюдать исходя из данных таблицы 4.3. Это можно объяснить тем, что увеличивается подвижность арильного водорода. Чем больше сульфидность, тем легче она разрушается под действием теплового движения молекул, являясь инициатором окисления.

Перейти на страницу: 1 2 3 4 5 6 7 8 9

Занятость населения и государственная политика ее обеспечения
Занятость - одна из сложнейших и важнейших экономических категорий, поскольку, с одной стороны, обеспечивает производство валового национального продукта - основу жизнедеятельности человеческого ...

Деятельность таможенных органов Российской Федерации по обеспечению экономической безопасности страны
Актуальность. Обеспечение экономической безопасности Российской Федерации является приоритетной задачей таможенных органов. В то же время таможенные службы можно рассматривать и как элементы госуд ...
