Методы исследования
* в числителе - значение показателей при температуре испытания 143 °С; в знаменателе - при температуре испытания 155 °С

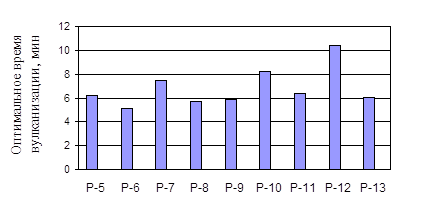

Рисунок 4.7 - Оптимальное время вулканизации исследуемых регенератных композиций при температуре испытания 143 °С.

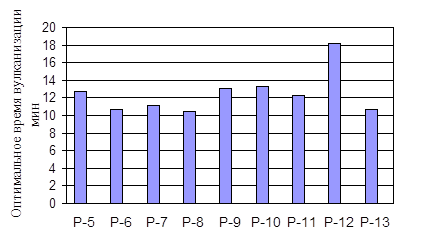

Рисунок 4.8 - Оптимальное время вулканизации исследуемых регенератных композиций при температуре испытания 155 °С.

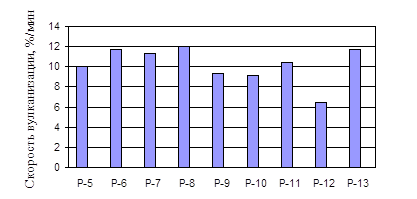

Рисунок 4.9 - Скорость вулканизации исследуемых регенератных композиций при температуре испытания 143 °С.

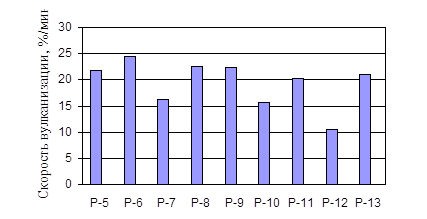

Рисунок 4.10 - Скорость вулканизации исследуемых регенератных композиций при температуре испытания 155 °С.
Подобно испытанию стандартных смесей результаты реологических испытаний показывают снижение вязкости композиций, содержащих образцы опытных регенератов. Это выражается в снижении величины минимального крутящего момента, исследуемых систем (таблица 4.6).
При частичной замене промышленным регенерата опытного образцом наблюдается ухудшение прочностных показателей. Что можно объяснить возникновением большего количества опасных дефектов нарушения сплошности при растяжении композита, что способствует более раннему разрушению. Падение прочности также связано с пластифицирующим действием опытного регенерата. Что подтверждается увеличением пластичности при испытании опытных образцов. В данном регенерате меньше реакционоспособных двойных связей. А также можно предположить, что функциональные группы по большей степени реагируют с достаточно большим наполнением техуглеродом.
Снижение густоты пространственной сетки, что выражается в уменьшении твердости, что сопровождается уменьшением межмодекулярного взаимодействия, это в свою очередь приводит увеличению скорости релаксационных процессов. Предположение об увеличении скорости релаксации, подтверждается увеличение показателя относительного эластического восстановления приведенного в таблице 4.7.
Таблица 4.7 - Физико-механические характеристики исследуемых обкладочных композиций
|
Наименование ингредиентов |
Норма по ТР |
Шифры композиций | ||||||||
|
Р-5 |
Р-6 |
Р-7 |
Р-8 |
Р-9 |
Р-10 |
Р-11 |
Р-12 |
Р-13 | ||
|
Условная прочность при разрыве, МПа |
не менее 20,0 |
20,07 |
18,52 |
17,77 |
17,60 |
17,23 |
16,48 |
15,89 |
15,14 |
16,25 |
|
Относительное удлинение при разрыве, % |
350 ± 75 |
285 |
290 |
255 |
256 |
238 |
255 |
256 |
303 |
310 |
|
Твердость по Шору А, усл. ед. |
- |
81 |
77 |
76 |
75 |
81 |
76 |
77 |
78 |
79 |
|
Прочность связи резины с проволокой 1л, Н |
- |
164,3 |
220,3 |
210,9 |
242,5 |
201,4 |
248,3 |
205,6 |
143,8 |
164,8 |
|
Пластичность. усл.ед. |
- |
0,146 |
0,100 |
0,106 |
0,127 |
0,113 |
0,302 |
0,209 |
0,368 |
0,317 |
|
Относительное эластическое восстановление, мм |
- |
0,050 |
0,063 |
0,086 |
0,089 |
0,063 |
0,08 |
0,037 |
0,08 |
0,010 |
Механизмы государственного регулирования экономики по реализации задач развития страны
Актуальность
темы работы обусловлена насущной необходимостью решения задачи, имеющей
исключительно важное значение для России - разработки направлений
социально-экономического развития и экономич ...
Модели поведения фирм институциональная, предпринимательская, контрактная
Фирма представляет собой сложное экономическое образование, особый
институт современной экономической системы. Подобно тому, как сама фирма прошла
длительный этап формирования внутренних организац ...
